Mecanisme de funcionament de molla
video
Mecanisme de funcionament de molla

Mecanisme de funcionament de molla

1. El mecanisme de funcionament de la molla de la sèrie VTZ està desenvolupat per XDTZ, integrant tecnologia i experiència domèstica avançada.
2. Té molts àmbits d'aplicació.
3. Avantatges del producte: àmplia gamma d'aplicacions, fàcil manteniment, rendiment estable i suport de disseny personalitzat.
4. Aplicable per a VCB entre 7,2 kV i 40,5 kV.
Enviar la consulta
Introducció al producte

El mecanisme d'operació de molla de la sèrie VTZ és un mecanisme de funcionament de nova generació per a interruptors de buit desenvolupat per XDTZ. Va ser dissenyat després d'una investigació de mercat exhaustiva i en profunditat, integrant tecnologia i experiència nacionals avançades.





Especificacions del producte



EspecificacióStaló

No.

Ítem

Unitat

Dades

1

Energia de sortida de tancament

J (Joule)

90/181/243/362

2

Angle del braç de l'eix de sortida (excepte el braç de l'eix de sortida)

Graus

41±3

3

Motor d'emmagatzematge d'energia

Tensió nominal Un

V

24/48/110/220

Interval de tensió de funcionament

V

85%~110% Un

4

Bobina de tancament

Tensió nominal Un

V

24/48/110/220

Interval de tensió de funcionament

V

85%~110% Un

5

Bobina d'obertura

Tensió nominal Un

V

24/48/110/220

Interval de tensió de funcionament

V

65%~120% Un

6

Temps d'interrupció per a un tancament sense corrent

s

0.3

7

Temps d'emmagatzematge d'energia del motor de tensió nominal

s

Menor o igual a 15

8

Resistència mecànica

Temps

Major o igual a 10.000

Àmbit d'aplicació


El mecanisme d'operació de molla de la sèrie VTZ té molts àmbits d'aplicació:




Interruptor de buit integrat per interior
mòduls de mecanismes.

Interruptor de circuit de buit de tipus split interior
mecanismes de funcionament.

Interruptor de buit de tipus split exterior
mecanismes de funcionament.

Mecanismes de funcionament de les unitats d'interruptors
en aparells aïllats amb gas (GIS).

Mecanismes de funcionament
per a aparells elèctrics combinats.



Avantatges del producte

El mecanisme de funcionament de molla de la sèrie VTZ té molts avantatges:

01.

Àmplia gamma d'aplicacions

El rang d'energia de sortida de tancament és ampli i podem modificar l'energia de tancament o el braç de l'eix de sortida per satisfer els requisits de l'usuari.

02.

Manteniment fàcil

El disseny del mecanisme modular permet una fàcil substitució de les bobines de tancament i obertura sense necessitat de desmuntar altres components. Això elimina la necessitat de provar o ajustar després de la substitució, assegurant que els usuaris puguin substituir-los de manera independent, fent que el manteniment posterior sigui més còmode.

03.

Rendiment estable

Les peces del mecanisme estan fetes d'acer d'alta qualitat i algunes peces estan fetes amb motlles de fosa de precisió. Les eines especialitzades i els equips de mesura professionals garanteixen la consistència i la fiabilitat del producte.

04.

Suport de disseny personalitzat

Oferim serveis de personalització basats en els hàbits dels usuaris, la readaptació d'interruptors antics i la cooperació en el desenvolupament de nous productes.

Aplicació del producte


Aplicable per a interruptors de circuit de buit interiors i exteriors entre 7,2 kV i 40,5 kV.

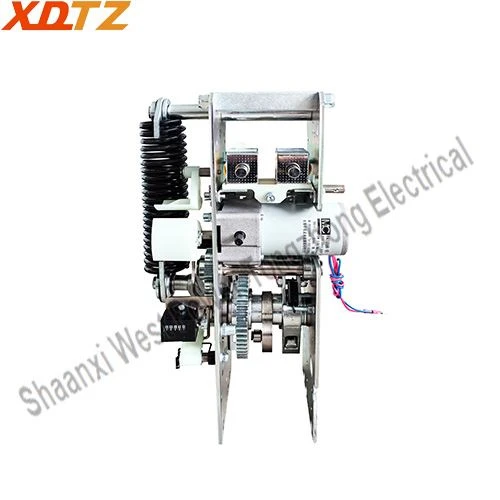

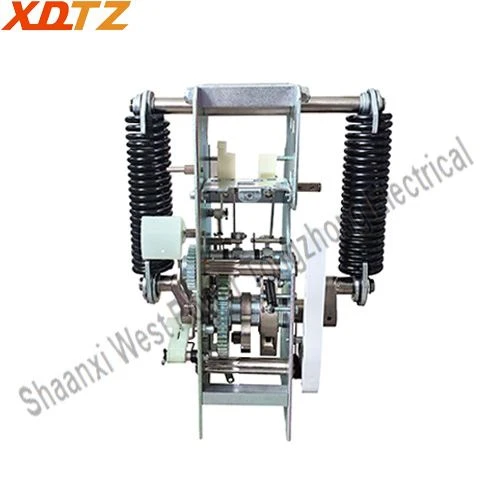

Visió general de l'estructura del producte




Spring Operating Mechanism manufacturer

1.

Comptador

2.

Indicador d'emmagatzematge d'energia

3.

Primavera d'emmagatzematge d'energia

4.

Indicador de tancament/obertura

5.

Electroimant de bloqueig

6.

Bobina de tancament

7.

Bobina d'obertura

8.

Alliberament de sobreintensitat

9.

Motor d'emmagatzematge d'energia

10.

Mànec d'emmagatzematge d'energia manual
