El mecanisme de funcionament modular del VTZ-12 és una instància d'aplicació del mecanisme de funcionament de molla de la sèrie VTZ per a 12 kV.

Especificacions del producte

Full d'especificacions

No.	Nom	Unitat	Dades
1	Tensió nominal	kV	7.2~12
2	Freqüència nominal	Hz	50/60
3	Corrent nominal	A	630/1250/1600/2000/2500/3150/4000/5000
4	Tensió de resistència a la freqüència de potència nominal	kV	48 (A través dels buits de contacte) / 42 (a terra)
5	Tensió nominal de resistència a l'impuls del llamp	kV	75
6	Corrent nominal de trencament de curtcircuit	kA	25/31.5/40/50
7	Resistència mecànica	Temps	30000
8	Seqüència operativa estàndard	-	O-0.3s-CO-180s-CO

Característiques mecàniques

No.	Nom	Unitat	Dades
1	Espai lliure entre el contacte desplaçat i el fix	mm	9±1
2	Contacta amb Overtravel	mm	3.5±0.5
3	Velocitat mitjana de tancament	m/s	0.7±0.2
4	Velocitat mitjana d'obertura (velocitat mitjana de la primera obertura a 6 mm)	m/s	1.1±0.2
5	Pressió nominal de contacte	N	2500±200N (25kA) 3100±200 N (31,5 kA) 4800±300N (40kA) 6000±500N (50kA)
6	Hora de tancament	ms	30-70
7	Hora d'obertura	ms	20-50
8	Durada del rebot de contacte a l'operació de tancament	ms	Menor o igual a2
9	No hi ha simultaneïtat de les operacions de tancament/obertura de la fase 3-	ms	Menor o igual a2

Avantatges del producte

El mecanisme de funcionament modular del VTZ-12 té molts avantatges:

Rendiment de l'interruptor:

E2-C2-M2

Manteniment fàcil:

El disseny del mecanisme modular permet una fàcil substitució de les bobines de tancament i obertura sense necessitat de desmuntar altres components. Això elimina la necessitat de provar o ajustar després de la substitució, assegurant que els usuaris puguin substituir-los de manera independent, fent que el manteniment posterior sigui més còmode.

Alta conductivitat:

Disseny raonable del circuit conductor, per assolir el nivell d'1,1 vegades l'augment de la temperatura actual nominal.

Àmplia gamma d'aplicacions:

La sèrie cobreix una àmplia gamma de corrents nominals de 630A a 5000A i corrents de ruptura de 20kA a 50kA, amb una altitud màxima de funcionament de 4500 metres i un rang de temperatura de funcionament de -40 graus a 40 graus.

Suport de disseny personalitzat:

Oferim serveis de personalització basats en els hàbits dels usuaris, la readaptació d'interruptors antics i la cooperació en el desenvolupament de nous productes.

Components del producte

El mecanisme de funcionament modular del VTZ-12 consta de les parts següents:

Modular Operating Mechanism manufacturer

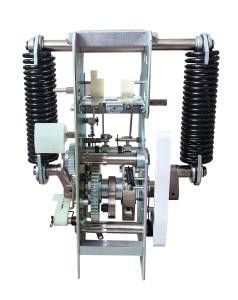

Mecanisme de funcionament de molla de la sèrie VTZ

Apte per a interruptors automàtics extraïbles i fixos amb corrents nominals inferiors o iguals a 5000A i corrents de ruptura inferiors o iguals a 50kA.

Marc (habitatge)

S'utilitza per fixar i instal·lar el mecanisme de funcionament de la molla, les peces de transmissió i les peces de suport del circuit conductor primari. Les dimensions del marc varien en funció de la forma i la mida de l'aparell. Les amplades habituals dels aparells de commutació extraïbles són 650 mm, 800 mm, 1000 mm.

Modular Operating Mechanism for sale

Modular Operating Mechanism in stock

Camió Xassís

Per als interruptors automàtics extraïbles, s'utilitza per moure el cos de l'interruptor de la posició de prova a la posició de treball, assegurant l'enganxament dels contactes mòbils i fixos. Les amplades habituals dels aparells de commutació extraïbles són 650 mm, 800 mm, 1000 mm.

Cablejat secundari

Els interruptors de circuit extraïbles utilitzen connexions d'endoll per connectar el circuit de control secundari a l'aparell de commutació. Els interruptors de circuit fixos utilitzen connexions terminals. El cablejat secundari serveix com a pont de comunicació entre el cos de l'interruptor i l'aparell de commutació, i es pot modificar segons els requisits de l'usuari.
