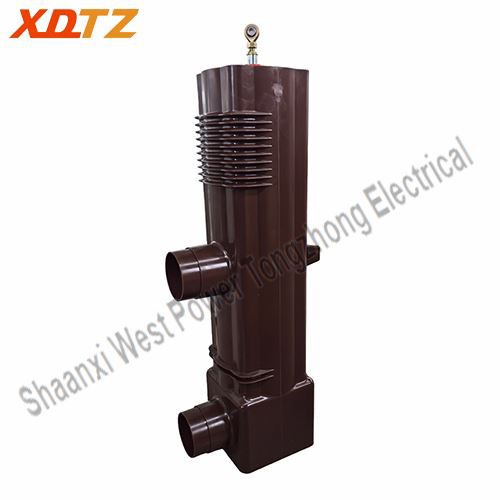

El component de la columna de fase de 40,5 kV es refereix als suports superior i inferior, blocs de sortida superior i inferior, cambra d'extinció d'arc. Connexió flexible, clips conductors i cilindres aïllants composts pel conjunt del circuit primari; és el component bàsic de l'interruptor del sistema de 40,5 kV, la seva funció principal és fer que el circuit de mitjana i alta tensió talli l'alimentació a través de la cambra d'extinció d'arc de l'excel·lent aïllament al buit pot apagar ràpidament l'arc i inhibir el corrent. , per evitar accidents i accidents, utilitzat principalment en la transmissió i distribució del sistema de control d'energia elèctrica.

Paràmetres tècnics del producte

No.	Principals paràmetres tècnics
Paràmetres de tensió
1	Freqüència nominal (fr)	Hz	50/60
2	Tensió nominal (Ur)	kV	40.5
3	Tensió de resistència de freqüència nominal de curta durada (1 min) (Ud)	kV	95
4	Tensió nominal de resistència a l'impuls del llamp (pic) (UP)	kV	185
Paràmetre actual
1	Corrent nominal (Ir)	A	630/1250/1600/2000/2500
2	Corrent nominal de ruptura de curtcircuit (Isc)	kA	25/31.5
3	Temps nominals de ruptura del corrent de ruptura de curtcircuit	Temps	30
4	Corrent nominal de resistència a curt termini (Ik)	kA	25/31.5
5	Durada nominal del curtcircuit (tk)	s	4
6	Corrent màxim de resistència nominal (Ip)	kA	63/80
7	Corrent nominal de fabricació de curtcircuits (IMC)	kA	63/80
8	Component DC del corrent nominal de ruptura de curtcircuit	%	40
9	Seqüència nominal d'operació	O-0.3s-CO-180s-CO
Paràmetres mecànics
1	Massa de parts mòbils	kg	3.2~3.5
2	Força de tancament automàtic de contacte	N	200±50~230±100
3	Pressió de contacte nominal	N	2700±200~4700±100
Demanda de característiques mecàniques de commutació
1	Distància d'obertura de contacte	mm	22±1
2	Velocitat mitjana de trencament (contacte amb la posició tancada fins al 75% de la distància oberta)	m/s	1.7±0.3
3	Velocitat mitjana de tancament (30% de distància oberta ~ posició de contacte tancat)	m/s	0.8±0.2
4	Hora de rebot de tancament del contacte	ms	Menor o igual a 2
5	El tancament i l'obertura de contactes no estan sincronitzats	ms	Menor o igual a 2
6	Amplitud de rebot dels contactes d'intervenció	mm	Menor o igual a 2
La vida
1	Període d'emmagatzematge	anys	20
2	Vida mecànica	Temps	10000
3	Gruix de desgast de contacte admissible	mm	3

Millora del rendiment d'aïllament elèctric

el propi cilindre aïllant té bones propietats aïllants, mitjançant un muntatge precís pot proporcionar una protecció d'aïllament fiable per al conductor intern o els components elèctrics, evitant eficaçment fuites, curtcircuits i altres errors elèctrics, millorant considerablement la seguretat i l'estabilitat del sistema elèctric.

Protecció mecànica millorada

el fort cilindre aïllant pot proporcionar una bona protecció mecànica per als components interns contra impactes externs, extrusió, vibracions i altres influències externes; per evitar que els components interns es produeixin danys mecànics que generin una degradació del rendiment elèctric o un mal funcionament, allargant la vida útil de l'equip.

Fàcil d'instal·lar i mantenir

el cilindre aïllant sol adoptar un disseny estandarditzat, el procés de muntatge és relativament senzill, ràpid, pot millorar l'eficiència de la producció; Quan calgui manteniment o revisió dels components elèctrics interns, només cal desmuntar el cilindre aïllant que es pot operar fàcilment sense necessitat de desmuntar a gran escala tot el sistema elèctric.

Optimitzar la disposició de l'espai

el cilindre aïllat es pot personalitzar segons la demanda real, adaptant-se als diferents requisits de distribució de l'espai; capaç d'instal·lar múltiples components elèctrics centralment en un cilindre aïllat, fent un ús eficient de l'espai i fent que el sistema elèctric sigui més compacte i net.

Adaptar-se a entorns durs

els cilindres aïllants d'alta qualitat tenen una bona resistència a la corrosió, resistència a alta temperatura i resistència a baixa temperatura, etc., i poden funcionar de manera estable en diverses condicions ambientals dures; ofereixen una gran garantia per al funcionament fiable dels equips elèctrics en entorns difícils.

Aplicacions del producte

Component de columna de fase de 40,5 kV àmpliament utilitzat en metal·lúrgia, mineria, petroli, indústria química, ferrocarril, radiodifusió, comunicació, calefacció industrial d'alta freqüència i altres sistemes de distribució d'energia de 40,5 kV.
