Quins són els tipus de transformadors actuals?
1. classificació per estructura
(1) Transformador de corrent electromagnètic (tipus tradicional)
Principi: basat en la inducció electromagnètica, els costats primaris i secundaris s’acoblen a través d’un nucli de ferro .
Subtipus:
A través de tipus (tipus de barra de bus): màniga directament al conductor, utilitzada per a baixa tensió o tensió mitjana .
Tipus de mató: instal·lat al caiguda del circuit, que s'utilitza habitualment en SIG d'alta tensió .
Tipus de ferida: el costat primari és una bobina multi-gir, amb una gran precisió però gran mida .
(2) Transformador de corrent electrònic (tipus nou)
Principi: utilitza la bobina de Rogowski, l'efecte Hall o la tecnologia de detecció de fibra òptica .
Característiques:
Sense saturació magnètica: adequada per a la mesura de corrent transitori d’alta freqüència (com ara equips electrònics de potència) .
Range dinàmic ampli: es pot utilitzar per a la mesura i la protecció alhora .
2. Classificació per l'aïllament mitjà
Transformador de corrent de tipus sec
1) Utilitza materials aïllants ordinaris (com la resina epoxi) o el tractament de vernís, adequats per a un entorn de baixa tensió 2.
2) Transformador de corrent impedit per oli
L’oli aïllant i el paper aïllant s’utilitzen com a suports aïllants, que es troben habitualment en equips d’alta tensió exterior .
3) Transformador de corrent aïllat al gas
L’aïllament principal utilitza gas (com SF6), adequat per a entorns perillosos especials .
3. Classificació per propòsit
1) Mesura del transformador de corrent
Dins del rang de corrent normal de treball, proporciona senyals actuals per mesurar instruments i dispositius de mesura, i el costat secundari és aproximadament de curtcircuitat .
2) Transformador de corrent protector
Proporciona grans senyals actuals quan la xarxa elèctrica falla i s'utilitza per a dispositius de protecció de relé 2.
4. Altres mètodes de classificació
1) Forma estructural: tipus de bobinatge, tipus d'anell, tipus de tira, etc . (com ara tipus de barra de bus, tipus de pilar) .
2) Mètode d'instal·lació: tipus de tipus, tipus de brossa, tipus dividit (fàcil de mantenir) .
5. tipus especial
Transformador de corrent de seqüència zero:
Detecta corrent de falla desequilibrat o de falles de terra (com ara protecció de corrent residual) .
Normalment es va ficar fora del cable trifàsic, només responent al component de seqüència zero .
Transformador actual de corrent::
S'utilitza en HVDC i nous camps d'energia, mitjançant sensors de sala o tecnologia de modulació magnètica .
Paràmetres de selecció de claus
Ràtio de corrent nominal (com ara 1000a/5a) .
Nivell de precisió (0 . 5 per a la mesura, 5p10 per a la protecció).
Corrent tèrmic de curt termini (ITH) nominal: Tolerància de curtcircuit .
Nivell d’aïllament (com ara 10KV, 35KV) .

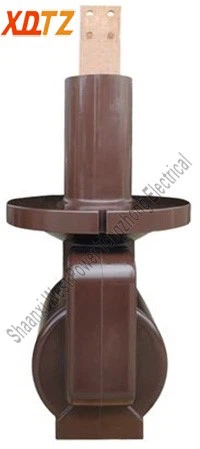

Lzzbj 4-35 transformador actualal costat deShaanxi West Power Tongzhong Electrical Co ., ltd . és una espècie de sensor que s’utilitza per mesurar el corrent gran, utilitzat principalment en subestacions, sistemes de potència i equips elèctrics, etc . El transformador adopta el transformador de corrent de nucli magnètic, que es caracteritza per una alta linealitat, una forta capacitat anti-interferència, un volum reduït, una estructura simple, etc ., i és una mena de transformació de cost de cost molt elevada
Lzzbj 4-35 transformador actualofereix nombrosos avantatges:
1. segur i fiable
Aïllament elèctric: El transformador de corrent pot aïllar eficaçment el circuit primari d’alta tensió i corrent alt de la mesura i el circuit de protecció secundària de baixa tensió i corrent baix, evitant el contacte directe dels operadors amb corrent d’alta tensió, reduint molt el risc de xoc elèctric i assegurant la seguretat del personal .
Fort anti-interferència: el seu principi de treball es basa en la inducció electromagnètica, que no afectarà i interferirà amb el circuit mesurat, garantint la precisió i la fiabilitat dels resultats de la mesura i pot funcionar de manera estable en un entorn elèctric complex, proporcionant una forta garantia per al funcionament segur del sistema elèctric .
2. Alta precisió de la mesura
La precisió del senyal de sortida pot arribar a 0 . 5, 0 . 2 o fins i tot superior, cosa que pot complir les ocasions d'aplicació amb requisits elevats per a la precisió del senyal actual. Ja sigui en l’estat de funcionament normal del sistema d’alimentació o en el procés transitori quan es produeixi una falla, el corrent es pot mesurar amb precisió per proporcionar un suport de dades precís per a la protecció de relé, la mesura, el seguiment, etc.
3. àmplia gamma de mesurament
Es pot aplicar a diferents nivells de tensió i corrent i pot satisfer les necessitats de diversos sistemes de potència i escenaris d’aplicació industrials . Els transformadors actuals moderns solen tenir un rang de mesurament regulable de diverses velocitats . ajustant la relació transformadora, es pot adaptar a les mesures actuals de diferents mides i té una forta versatilitat i flexibilitat .}}
